Inconel X-750合金
Inconel X-750沉淀強(qiáng)化鎳基高溫合金
Inconel X-750特性及應(yīng)用領(lǐng)域概述：
該合金主要是以γ'[Ni3(Al、Ti、Nb)]相進(jìn)行zhi時(shí)效強(qiáng)化的鎳基高溫合金，在980℃以下具有良好的耐腐蝕和搞氧化性能，800℃以下具有較高的強(qiáng)度，540℃以下具有較好的耐松弛性能，同時(shí)還具有良好的成形性能和焊接性能，該合金主要用于制造航空發(fā)動機(jī)在800℃以下工作并要求強(qiáng)度較高的耐腐蝕的環(huán)形件、結(jié)構(gòu)件和螺栓等零件、在540℃以下工作的具有中等或較低應(yīng)力并要求耐松弛的平面彈簧和螺旋彈簧。還可用于制造汽輪機(jī)渦輪葉片等零件。
Inconel X-750相近牌號：
InconelX-750 NO7750(美國)、NCl5FeTNbA(法國)、W.Nr.2.4669 NiCr15Fe7TiAl(德國) NCF750(日本)

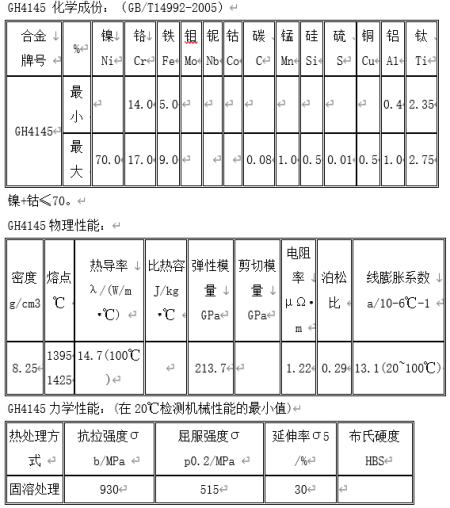

Inconel X-750 金相組織結(jié)構(gòu)：
該合金標(biāo)準(zhǔn)熱處理狀態(tài)的組織由γ基體、Ti(C、N)、Nb(C、N)、M23C6碳化物和γ'[Ni3(Al、Ti、Nb)]相組成，γ'含量大約為14.5%，是合金的主要強(qiáng)化相。
Inconel X-750工藝性能與要求：
1、合金的鍛造溫度在1220～950℃之間均易成形。該合金在劇烈成形工序后就進(jìn)行固溶處理。
2、該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關(guān)。
3、合金具有較好的焊接性能，可進(jìn)行各種焊接。焊接后進(jìn)行時(shí)效處理可獲得近似完全熱處理狀態(tài)的強(qiáng)度。
4、零件熱處理就在無硫的中性或還原性氣氛中進(jìn)行，以免發(fā)生硫化。

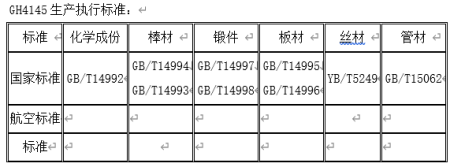

Inconel X-750主要規(guī)格：
Inconel X-750無縫管、Inconel X-750鋼板、Inconel X-750圓鋼、Inconel X-750鍛件、Inconel X-750法蘭、Inconel X-750圓環(huán)、Inconel X-750焊管、Inconel X-750鋼帶、Inconel X-750直條、Inconel X-750絲材及配套焊材、Inconel X-750圓餅、Inconel X-750扁鋼、Inconel X-750六角棒、Inconel X-750大小頭、Inconel X-750彎頭、Inconel X-750三通、Inconel X-750加工件、Inconel X-750螺栓螺母、Inconel X-750緊固件
